硬面双金属复合板— —在煤炭采掘、输送、转载过程中的应用

发布时间：2020-03-19来源：点击：1916


一、JY-HFA硬面双金属复合板概述

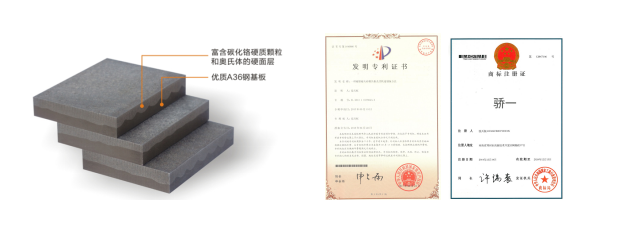

骄一硬面双金属复合板由A36钢基板与富含碳化铬硬质颗粒和奥氏体的合金层复合而成，是一种专利型抗磨新材料，目前广泛应用于煤炭、电力、水泥、冶金、玻璃、化工等诸多领域。


1.1硬度测试 GB/T 230.1-2009

试样编号 Specimen No	测试位置 Test Position	检测项目 Test Item	结果 Result
1#	-	洛氏硬度（HRC） Rockwell	60.5
2#			58.0
3#			62.0

1.2化学分析 GB/T 20123-2006；GB/T 223.11-2008

检测项目

Test Item

铬（Cr）

碳（C）

骄一特制成份

结果

Result

30.33

3.42

1.3磨损试验 GB/T 12444.2-1990 ；GB/T 230.1-2009

牌号 /Grade	主要组成 /Typical Composition	厚度mm /thickness		性能/ performance
		厚度mm /thickness		硬度HV /hardness	耐磨性/ wearability
		基板 /Base plate	硬面层厚度 /hard-facing plate	硬度HV /hardness	磨耗(g) /abrasion loss	磨耗体积（mm3）/abrasion loss	磨耗比(ε) /abrasive ratio
JY-HFA	高碳高铬铸铁+复合碳化物 high Chromium cast iron+ multicarbide	6-15	4-10	≥1300	0.0915	11.7	16.4
高铬铸铁 high Chromium cast iron					0.1922	24.7	7.81
不锈钢 stainless steel					1.3165	179.9	1.14
碳素钢 carbon steel					1.5008	190.7	1.00

注：1、磨损试验采用橡胶磨损试验方式，实验条件：压力 8.8Kg；回转数：3000 转；砂粒：6 号硅砂；回转速度：120r.p.m；落砂量：300g/min 2、JY-HFA 系列标准尺寸为 500×3000mm。

二、实例说明

2.1 煤炭采掘系统应用

滚筒采煤机骑在可弯曲刮板输送机上工作，滚筒转动割煤时，运行环境十分恶劣，磨损严重，当螺旋叶片尺寸变小时，齿座脱离叶片时而报废。骄一硬面双金属复合板的出现为广大设备使用企业提供了一种科学、高效、低成本的维修和耐磨强化方案，强化后的采煤机滚筒使用周期可达同等规格新品的1-2倍。

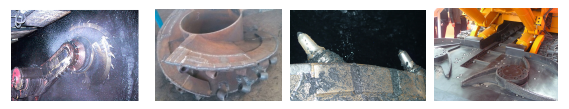

JY-HFA系列产品在滚筒修复和强化中应用

2.2煤炭输送、转载系统应用

现代化煤矿以其合理的布局、极高的机械化程度和产量为显著特点。极高的产量对煤炭相应的输送和转载环节要求也非常高，尤其是刮板机中部槽、凸凹槽、转载机中部槽中底板、装车站缓冲仓、定量仓、落料槽衬板等部位的抗磨损能力亟待提高。骄一硬面双金属复合板耐磨又耐蚀、耐磨抗冲击、耐磨不积煤，使用简单方便，可快速、安全解决上述问题。

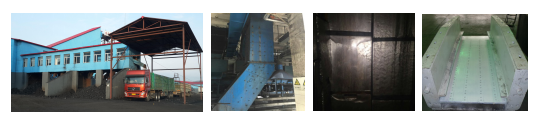

JY-HFA系列产品应用于各种落煤衬板

分享到：用手机看

拍下二维码，信息随身看

试试用微信扫一扫，
在你手机上继续观看此页面。

上一篇：硬面双金属复合板在煤炭采掘、输送、转载过程中的应用
下一篇：硬面双金属复合板— —应用范围及优势
