JY-HFA在采煤机螺旋滚筒耐磨再制造领域的应用
一、产品简介
滚筒采煤机骑在可弯曲刮板输送机上工作,如图1所示。滚筒转动割煤时,运行环境十分恶劣,磨损严重,当螺旋叶片尺寸变小时,齿座脱离叶片时而报废。骄一新材料依托独有的专利技术优势,向广大煤炭生产单位、设备维修企业提供了一种科学、高效、低成本的再制造技术方案和产品(JY-HFA系列耐磨复合材料,该产品表面光滑、无裂纹缺陷,耐磨又耐蚀!更加适用于含有大量腐蚀介质的采煤机滚筒作业工况!),修复后的采煤机滚筒使用周期可达同等规格新品的1-2倍。

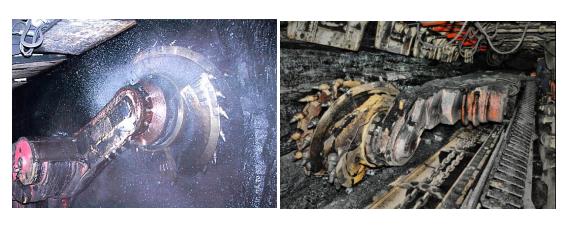

图1 工作中的采煤机滚筒
二、JY-HFA系列耐磨复合材料简介
1、产品形貌及特点:

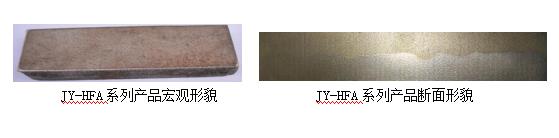

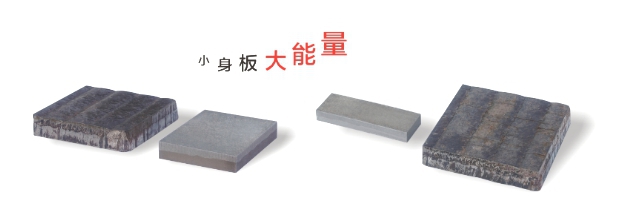

图2 JY-HFA系列产品形貌
骄一科技利用独有专利技术生产的JY-HFA系列耐磨复合材料,表面光洁、平整、无裂纹;硬度高且分布均匀,耐磨和抗腐蚀性能优良;合金层致密度高、无气孔、夹渣等缺陷,不仅耐磨而且抗冲击。
2、硬度试验(测试依据:GB/T 230.1-2009)
试样编号 Specimen No | 测试位置 Test Position | 检测项目 Test Item | 结 果 Result |
1# | - | 洛氏硬度(HRC) Rockwell | 62.5 |
2# | 60.5 | ||
3# | 62.0 |
3、化学分析(测试依据:GB/T 20123-2006;GB/T 223.11-2008)
检测项目 Test Item | 铬(Cr) | 碳(C) | --- |
结 果 Result | 32.33 | 3.42 |
三、采煤机螺旋滚筒耐磨再制造实施方案
针对待维修的采煤机螺旋滚筒,严格按照MT/T321-2004标准、MT/T247-2006标准要求和滚筒图纸要求制定技术方案如下。
1. 外部清理
使用高压水枪清洗滚筒表面的煤泥,用扁铲,榔头等工具清理缝隙中的煤泥,用棉布清理滚筒表面的油污。
2. 分解滚筒
拆卸滚筒盖板,统计盖板螺栓失效数量,使用专用工具拆卸固定销和喷嘴。测量打压孔螺纹参数,配做打压螺栓。拆卸所有截齿、齿靴。
3. 更换齿座
按照图纸要求做好滚筒齿座位置标尺,火焰切割需要更换的齿座及护板和耐磨板,清理水道中的铁渣和煤灰,修理切割形状和齿座吻合。预定位点焊齿座。用万能角度尺测量齿座大端平面和滚筒轴线间的夹角,计算出定位角,根据图纸角度进行修正,保证齿尖位置。然后沿齿座边缘满焊牢固。在变位机上满焊齿座,尽量在船型位置焊接,焊缝饱满牢固,无夹渣气孔。焊接前要做好出水道接口。
4. 修复筒体
防护板弧度按照图纸要求采用模具冲压而成,更换端盘上的全部耐磨块(根据型号50-100块不等),如图2a所示。修复护板和叶片磨损部位,根据筒体两端的磨损情况加焊波浪状耐磨网格,焊缝高度为3~4mm。滚筒法兰位置螺丝孔位清理,盖板螺丝如有断到法兰内需要清理,先用煤油浸泡然后焊接螺母用扳手拧下。注:新滚筒在下井使用前也可将耐磨块贴敷与滚筒工作面,效果极佳,如图3b所示。

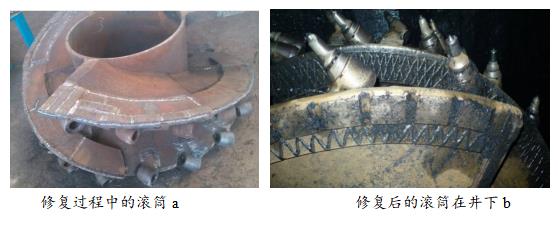

图3 滚筒端盘贴敷JY-HFA耐磨块效果
1. 打压测试
清理打压孔,在齿座上安装打压堵头,安装安全挡块,打压时注意盯压力表,前期向滚筒内部注水,压力表不动,后期滚筒内部充满水后,升压很快,等压力表达到10MPa时,关掉开关,在滚筒漏水位置做出标记,补焊后重新打压,打压5MPa,保压5分钟。
2. 打磨喷漆
打磨清理筒体和盖板上的焊渣和锈迹,喷漆。
3. 装配滚筒
安装盖板,保证扣合紧密。安装对应型号齿套、截齿,确保截齿在齿套内旋转灵活。安装喷嘴和固定销。
四、经济效益分析
1、直接经济效益

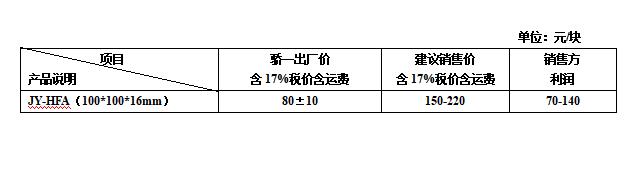

2、给企业带来的经济效益
1)实例分析
详见采煤机螺旋滚筒详细报价表附件3、4。
2)结果分析
耐磨材料的使用仅仅占比整体维修费用的10%左右,但可提高整体使用寿命1-2倍,节约维修经费15-18万元/次,节约采购费用25-40万元/件。
